Low Trr のスーパーファストリカバリ

製品情報

ワールドLow Trrのファストリカバリダイオードは、非常に短逆回復時間Trrと非常に低逆回復電荷Qrrである、超高速スイッチング実現できる。ハードスイッチング動作のPFC回路と高電圧高周波電源の二次整流回路に適用出来る。

製品特徴

标题

短Trrと低Qrr

标题

小漏電流

标题

超高速スイチング

标题

スイッチング損失の低減

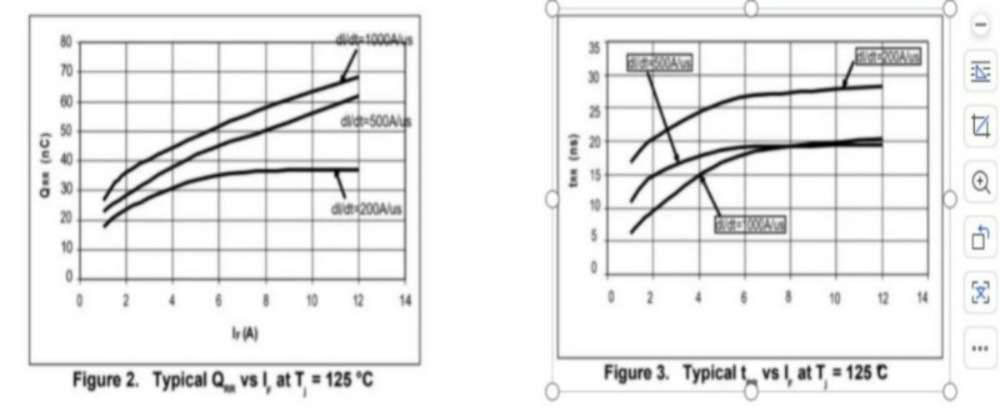

製品曲線

応用分野

工業電源

医療電源

LED電源

リチウム電池充電器

製品リスト

Model	Current(A)	Voltage(V)	Package	VF@I 25℃	VF@I 125℃	Trr(ns)	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj(℃)	Download
MURE8T50ACT-SG	8	500	TO-220ACT	2.0@8A	1.8@8A	22	5	0.25	90	-55 to +150
MURE8R60ACT	8	600	TO-220ACT	2.0@8A	1.8@8A	22	5	0.25	90	-55 to +150
TSR8T600ACT-SG	8	600	TO-220ACT	2.2@8A	1.95@8A	16	1	0.3	80	-55 to +150
